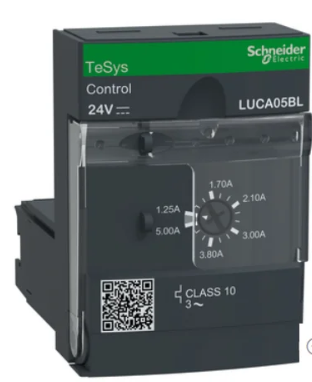

Unidad de control Schneider LUCA05BL, clase 10, 1,25–5 A, 24 V CC

Unidad de control estándar TeSys U LUCA05BL para insertar en bases de alimentación LUB12, LUB32 y LUB38 y formar un controlador de arrancador de motor. Su estructura modular plug & play facilita el mantenimiento y dispone de selector de ajuste de corriente.

Características técnicas

• Modelo: LUCA05BL.
• Tipo de componente: unidad de control estándar.
• Funciones: control y protección del motor.
• Rango de ajuste de corriente nominal Ir: 1,25–5 A.
• Tensión del circuito de control: 24 V CC, a través de los terminales A1/A2 de la base de alimentación.
• Clase de disparo por sobrecarga: clase 10.
• Tensión nominal de empleo: 690 V AC.
• Frecuencia de red: 40–60 Hz.
• Tipo de carga: motor trifásico autorrefrigerado.
• Categorías de empleo: AC-44, AC-43 y AC-41.

Potencia del motor

• 1,5 kW a 400–440 V AC, 50/60 Hz.
• 2,2 kW a 500 V AC, 50/60 Hz.
• 3 kW a 690 V AC, 50/60 Hz.

Protecciones y funcionamiento

• Protección frente a sobrecarga y cortocircuito.
• Cortocircuito: 13 × Irmax.
• Sobreintensidad: 14,2 × Ir; umbral de disparo con tolerancia ±20 %.
• Protección frente a pérdida y desequilibrio de fase.
• Protección frente a fallo de aislamiento, solamente para el equipo.
• Restablecimiento manual.
• Compensación de temperatura: −25 a 70 °C para clase 10 a 40–60 Hz, según IEC 60947-6-2 y UL 508.

Compatibilidad

Bases y módulos LUB12, LUB32, LUB38, LUB120, LUB320 y LUB380; referencias LU2B12BL, LU2B32BL y LU2B38BL. Verifica la combinación de base y unidad de control indicada para tu instalación antes del montaje.
